直流電源在大功率變壓器線圈繞組測試應用：

客戶需要測量大功率變壓器的線圈電阻(20 MVA-100 MVA)，盡管變壓器線圈電阻的本身值不需要制造商保證，但我們知道測量線圈阻值是測量溫升的必要條件。線圈電阻通常表示歐姆電阻——線圈的直流電阻。

根據電流電壓法測量線圈電阻的測量，給被測設備加載一個直流電流。電流I是用安培表來測量的，電壓降與電壓表的未知電阻R有關。兩者的讀數是同時完成的。未知電阻可以根據歐姆定律計算出來:R=U/I

線圈的每一相都是分開測量的。因為它是在變壓器線圈性能由一個大電流誘導性而被改變，瞬時激活過程在直流電源開啟后由于直流電流的影響程度不同，測量回路的時間常數和預磁化是核心。

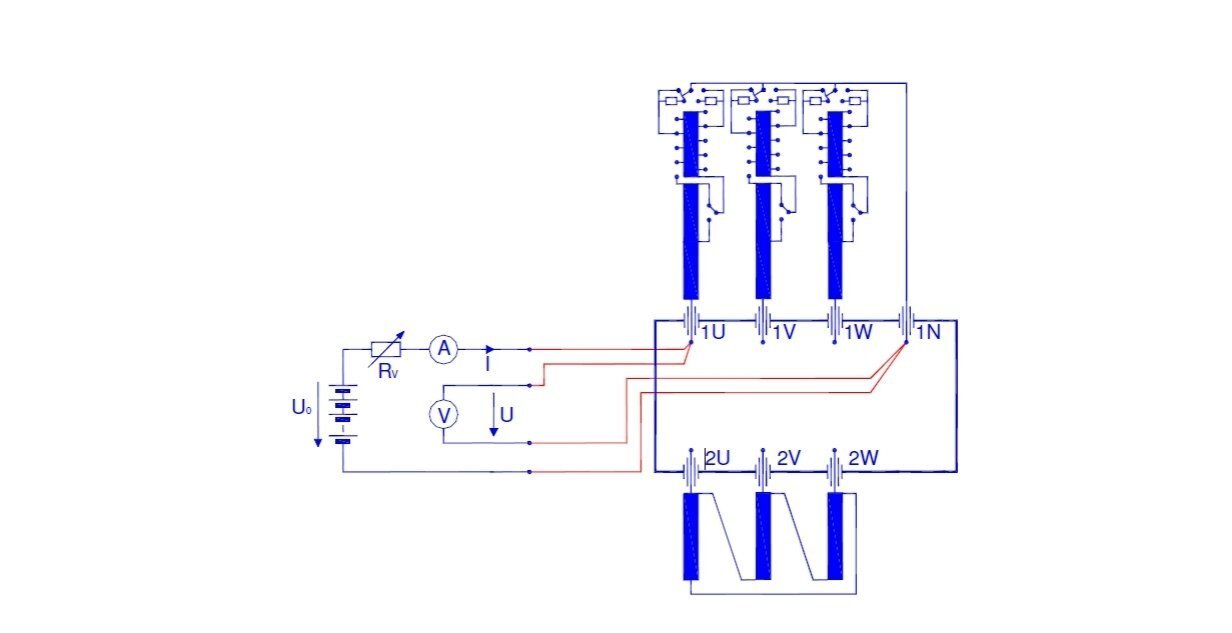

U0:  直流電源

Rv: 可變電阻

A: 安培表

V:  電壓表

U:  未知電阻 Rx 的電壓降

I:  通過未知電阻Rx 的電流

為了達到測量回路的短時間常數，可變電阻應盡可能高。這需要直流電源輸出的高電壓U0，因此，當被完全磁化后，測量目標的直流電流就會達到一個足夠高的水平。

測量過程完成后，直流電流回路不能被中斷。由于電流的快速變化，在DUT中會產生高電壓，這對工作人員和設備都是危險的。

因此，直流電源必須緩慢地調節。作為一個選項，在電流回路被打斷之前，需要一個電阻與DUT并聯。

經過幾個星期的測試，德國GMC的直流電源已被證明是一個W美的適合實現一個合適的磁化/消磁過程的產品。這對于以適當的方式進行電阻測量是至關重要的。此外，該特性（在高電壓和電流水平上保持穩定）對于特殊電阻測量是必要的，因為技術原因需要快速磁化。
